KF77齒輪減速機詳細信息

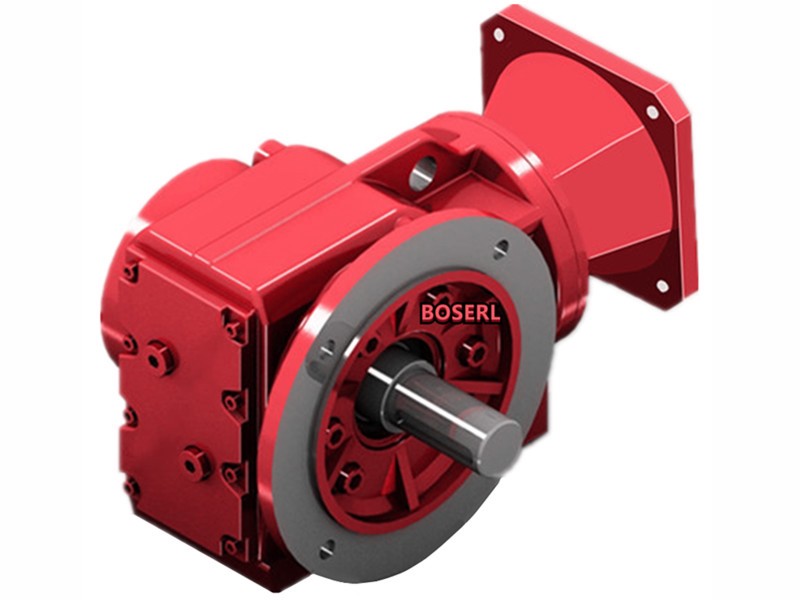

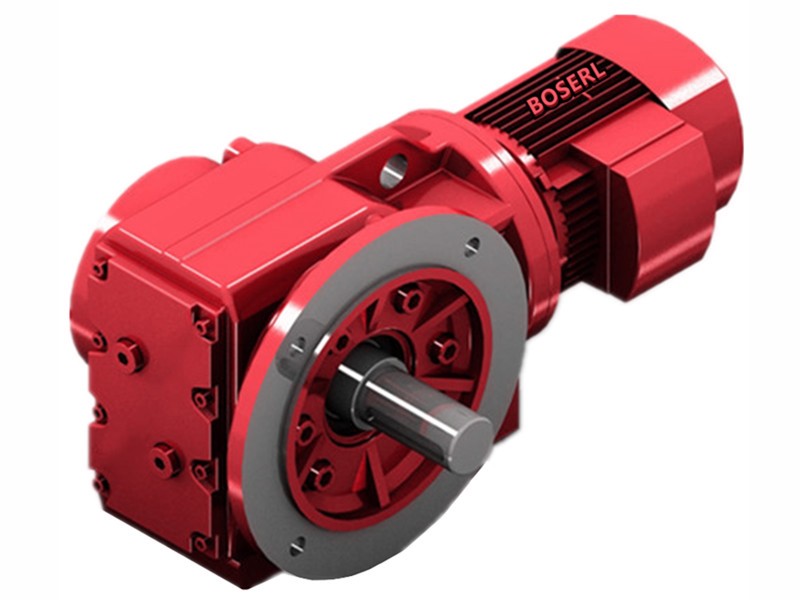

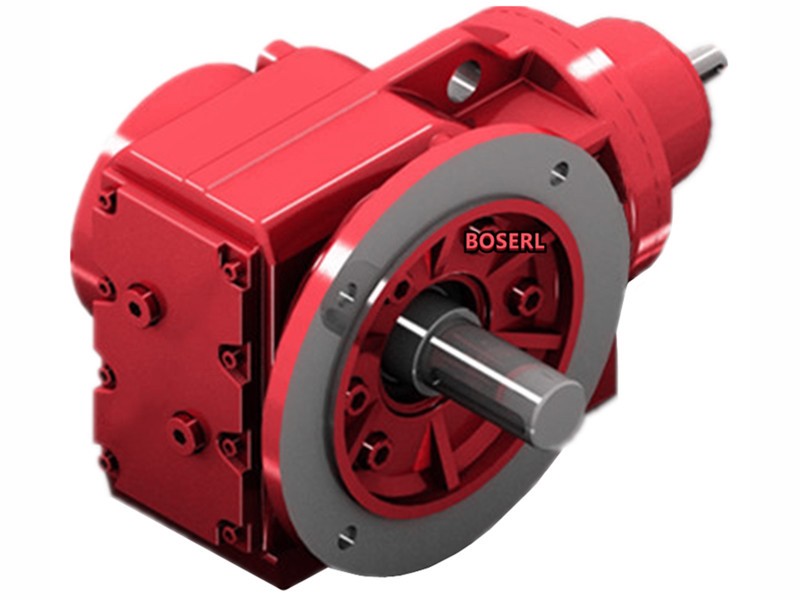

KF77齒輪減速機
KF77齒輪減速機重量：
KF77齒輪減速機重量 | KF77齒輪減速機配電機重量 | ||||||||||
KF77-0.37KW | KF77-0.55KW | KF77-0.75KW | KF77-1.1KW | KF77-1.5KW | KF77-2.2KW | KF77-3KW | KF77-4KW | KF77-5.5KW | KF77-7.5KW | KF77-11KW | |
59Kg | 69.5Kg | 74Kg | 75Kg | 79Kg | 82Kg | 91Kg | 94Kg | 105Kg | 119Kg | 132Kg | 174Kg |
KF77齒輪減速機潤滑油：
KF77齒輪減速機規定的加注量為參考值。精確值的變化與級數和傳動比有關。請您在加注潤滑油時要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。下表中列出了安裝方式M1-M6的減速器相應的標準參考潤滑油注入量值。
KF77齒輪減速機潤滑油類型 | KF77齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齒輪油 | 2.10升 | 4.10升 | 4.40升 | 5.9升 | 4.50升 | 4.50升 |
KF77齒輪減速機連接電機模塊故障維修：
| 故障 | 可能的原因 | 解決辦法 |
| 異常、均勻的運轉噪聲。 | 滾動/碾壓噪聲:軸承損壞。 | BOSERL公司客戶服務部聯系。 |
| 機油泄漏。 | 密封圈損壞。 | 與BOSERL公司客戶服務部聯系。 |
| 盡管電機在運轉或者傳動軸已經被驅動，但是傳動軸不轉動。 | 減速器或適配器中的軸輪轂聯接斷裂。 | 將減速器發送到BOSERL公司進行修理。 |
| 或齒環磨損，由于金屬接觸件短期轉動扭矩的傳輸造成。 | 更換齒環。 | |
| 運轉聲音發生變化以及/出現不正常的振動。 | 軸向輪轂連接螺栓松動。 | 擰緊螺栓。 |
| 過早的齒環磨損。 | 接觸腐蝕性流體或油;臭氧的侵蝕影響，工作環境溫度過高等等，都會導致齒圈發生規格的改變。 對于齒圈，不允許過高的環境溫度以及接觸區域溫度過高;最大的溫度允許范圍為-20C到+80C。 過載。 | 與BOSERL公司客戶服務部聯系。 |
質量好的KF77齒輪減速機：檢驗項目伺服電機減速機
1.KF77齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.KF77齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.KF77齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。直角減速機
KF77齒輪減速機驅動器種類：
低壓系列驅動器電壓規格從24V到144V，電流規格從150A到750A?？梢赃m用于0.75-10噸的平衡重叉車、牽引車、環衛車等。
靈活的總線控制方式
低壓系列驅動器帶一路CAN和一路串口通信接口，可以滿足客戶對總線控制和后期的車輛管理系統的接入需要。同時公司也可以提供個性化總線技術開發。
支持驅動三相交流永磁同步電機和三相交流異步電機
低壓系列驅動器內部集成了三相交流永磁同步電機控制和三相交流異步電機控制。使用三相永磁同步電機比使用三相交流異步電機實測綜合節能18%以上。
支持磁編碼器、A/B編碼器和旋轉變壓器等位置傳感器
低壓系列驅動器支持最新技術的磁編碼器、傳統的A/B編碼器和旋轉變壓器。增加了車輛運行的穩定性和平滑性，同時也提高了電機系統的可靠性和使用范圍，特別是AGV、大前移、堆垛車等對應用精度要求高的場合。
較寬的環境使用范圍
低壓系列驅動器使用環境溫度為-30°℃~50℃，適度5%~95%(無水珠凝結)。適用于溫度和濕度苛刻的場合(食品冷庫等)、南北方各種環境。
KF77齒輪減速機選型參數：
| KF77齒輪減速機負載扭矩 | 1450N.m，1550N.m，1340N.m，1000N.m，990N.m，940N.m，890N.m，820N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
| KF77齒輪減速機配電機 | 可帶單相、直流、變頻、剎車、防爆、伺服、交流、三相電機KF77帶0.37KW，KF77帶0.55KW，KF77帶0.75KW，KF77帶1.1KW，KF77帶1.5KW，KF77帶2.2KW，KF77帶3KW，KF77帶4KW，KF77帶5.5KW，KF77帶7.5KW，KF77帶11KW。 |
| KF77齒輪減速機輸出轉數 | 7.3轉，7.8轉，9.1轉，10轉，11轉，12轉，14轉，16轉，18轉，19轉，22轉，24轉，27轉，31轉，35轉，36轉，40轉，45轉，48轉，55轉，61轉，69轉，78轉，88轉，104轉，113轉，129轉，146轉，165轉，193轉。（以上轉數均為四級電機算出的，可用2P、6P、8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入） |
| KF77齒輪減速機速比 | 192.18比，179.37比，154.02比，135.28比，128.52比，113.56比，97.05比，88.97比，78.07比，73.99比，64.75比，58.34比，51.18比，45.16比，40.04比，38.39比，35.2比，30.89比，29.27比，25.62比，23.08比，20.25比，17.87比，15.84比，13.52比，12.36比，10.84比，9.56比，8.48比，7.24比。 |
KF77齒輪減速機銘牌含義：
KF77-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
KF77齒輪減速機電機型號：
推薦類似型號：K77減速機
關鍵詞:伺服電機加減速機_伺服減速機_伺服電機減速器_伺服減速器_伺服電機減速機一體化_伺服減速機一體化_大扭力減速機_大扭力減速器_交流減速機_GKF系列減速機_KF系列減速機_KF系列減速器
KF系列齒輪減速機型號：KF37減速機,KF47減速機,KF57減速機,KF67減速機,KF77減速機,KF87減速機,KF97減速機,KF107減速機,KF127減速機,KF157減速機,KF167減速機,KF187減速機
KF系列直角減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-200KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
