RX77齒輪減速機詳細信息

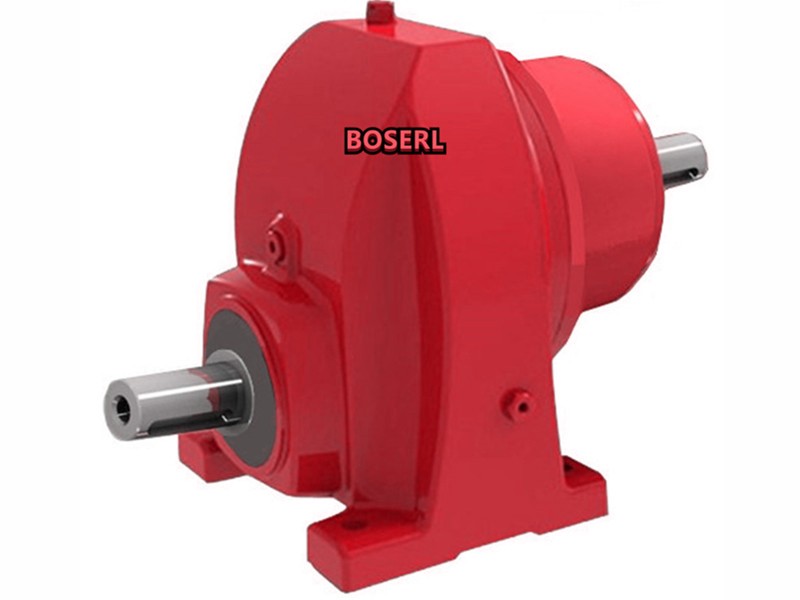

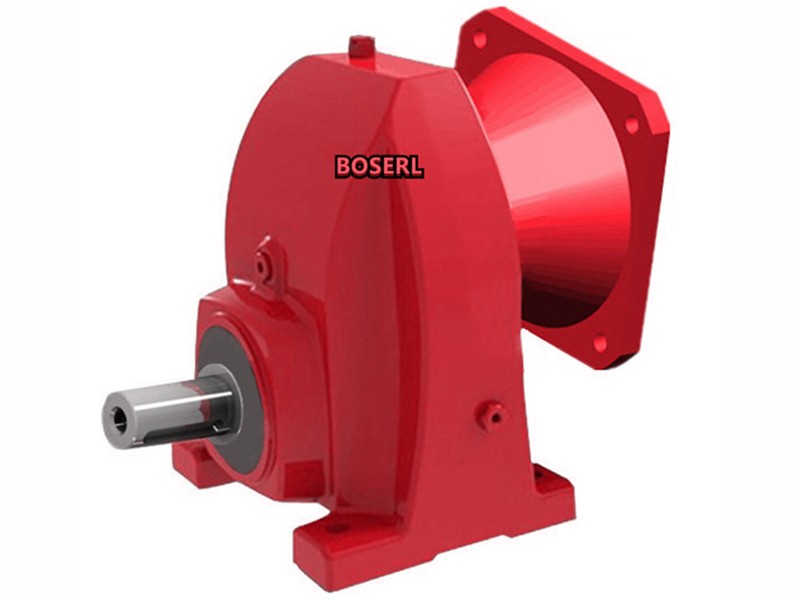

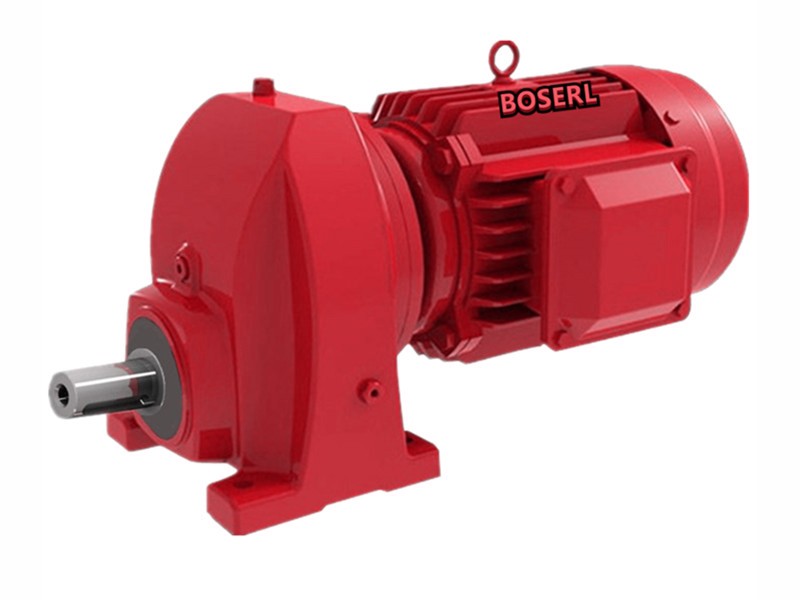

RX77齒輪減速機
RX77齒輪減速機重量：
RX77齒輪減速機重量 | RX77齒輪減速機配電機重量 | |||||||
RX77-1.1KW | RX77-1.5KW | RX77-2.2KW | RX77-3KW | RX77-4KW | RX77-5.5KW | RX77-7.5KW | RX77-11KW | |
23Kg | 43Kg | 46Kg | 55Kg | 58Kg | 69Kg | 83Kg | 96Kg | 138Kg |
RX77齒輪減速機潤滑油：
RX77齒輪減速機所列的加注量為參考值。具體值根據級數與傳動比的不同而各異。請您在加注潤滑油時一定注意油位螺栓所指示的精確油量。下表中列出了安裝位置從M1到M6減速器相應的潤滑油加注標準。
RX77齒輪減速機潤滑油類型 | RX77齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
礦物油 | 2.6升 | 1.5升 | 1.1升 | 2.7升 | 1.6升 | 1.6升 |
RX77齒輪減速機調試注意事項：
由帶氟橡膠的合成彈性體制成的組件，氟橡膠在正常運行條件和溫度直至200°℃的情況下十分穩定和安全。然而，如果加熱溫度高于300℃ 時，如通過明火或割炬火焰，將形成有害健康的氣體和蒸汽以及危害健康的殘留物。錯誤使用氟橡膠引起的刺激和受傷。身體受傷。含氟橡膠成分的組件應遠離相應的熱負載，必要時，請去除以避免產生危害健康的氣體、蒸汽和殘留物。即使組件冷卻后也要避免吸入氣體和蒸汽以及皮膚和眼睛接觸。
R..7、F..7、K..7、S..7系列減速器中的組件（軸密封，環排氣閥，螺塞）可能包含氟橡膠成分的彈性體。用戶對于使用壽命期內的安全處理直到益于生態環境的廢物處理負有責任。對由于不規范操作而引起的損壞，BOSERL不承擔責任。
質量好的RX77齒輪減速機：檢驗項目電機減速機一體機
1.RX77齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.RX77齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.RX77齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。同軸減速機
RX77齒輪減速機逆止器扭矩：
在運轉過程中，RX77齒輪減速機逆止器不需要特別維護或其他的維護措施。根據各自的尺寸規格，逆止器的最小超轉速如下表：如果低于最小超越轉速，則逆止器將會發生摩擦而產生高溫，可能造成財產損失！在額外工作狀態下，不得低于最小超越轉速，在啟動或制動階段可以低于最小超越轉速。
RX77齒輪減速機逆止器型號 | 逆止器最大逆止力矩 ［Nm］ | 最小超越轉速 ［r/min］ |
AM80/90/RS AM143/145/R | 65 | 820 |
AM100/112/RS AM182/184/RS | 425 | 620 |
AM132/RS AM213/215/RS | 850 | 530 |
AM160/180/RS AM254/286/RS | 1450 | 480 |
AM200/225/RS AM324/365/RS | 1950 | 450 |
RX77齒輪減速機選型參數：
| RX77齒輪減速機輸出轉速 | 175rpm,187rpm,218rpm,249rpm,262rpm,296rpm,347rpm,378rpm,431rpm,455rpm,519rpm,576rpm,657rpm,745rpm,838rpm,986rpm。（以上轉數均為四級電機算出的，可用兩級電機，六級電機計算，也可以用變頻電機調速） |
| RX77齒輪減速機配電機 | 可帶伺服、剎車、變頻、防爆、交流、直流、三相、單相電機RX77與1.1KW,RX77與1.5KW,RX77與2.2KW,RX77與3KW,RX77與4KW,RX77與5.5KW,RX77與7.5KW,RX77與11KW。 |
| RX77齒輪減速機速比 | 1:1.42，1:1.67，1:1.88，1:2.13，1:2.43，1:2.7，1:3.08，1:3.25，1:3.7，1:4.04，1:4.73，1:5.35，1:5.63，1:6.41，1:7.47，1:8。 |
| RX77齒輪減速機負載扭矩 | 53Nm,57Nm,103Nm,110Nm,123Nm,143Nm,153Nm,155Nm,173Nm,182Nm,187Nm,193Nm,200Nm,215Nm。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大使用） |
RX77齒輪減速機銘牌含義：
RX77-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
RX77齒輪減速機電機型號：
推薦類似型號：R77減速機
關鍵詞:電機加減速機一體化_RX系列減速器_減速器電機一體化_減速機馬達一體化_RX系列減速機_RX型減速機_電機減速機一體化_GRX系列減速機_減速機電機一體化
RX系列斜齒輪減速機型號：RX57減速機,RX67減速機,RX77減速機,RX87減速機,RX97減速機,RX107減速機
RX系列齒輪減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-45KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
標簽: RX77齒輪減速機 RX77減速齒輪箱 RX77減速馬達 RX77齒輪減速機廠家 RX77齒輪減速機生產廠家
