K77齒輪減速機詳細信息

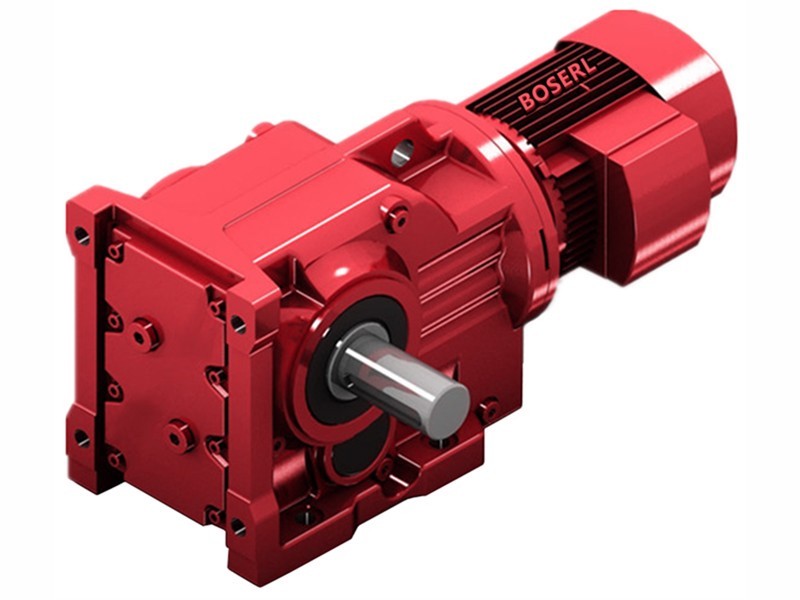

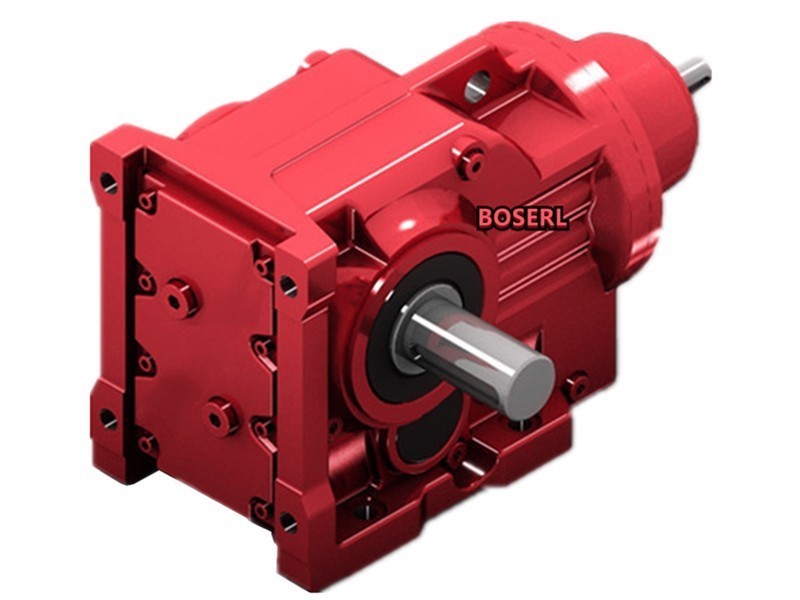

K77齒輪減速機
K77齒輪減速機重量：
K77齒輪減速機重量 | K77齒輪減速機配電機重量 | ||||||||||
K77-0.37KW | K77-0.55KW | K77-0.75KW | K77-1.1KW | K77-1.5KW | K77-2.2KW | K77-3KW | K77-4KW | K77-5.5KW | K77-7.5KW | K77-11KW | |
57Kg | 67.5Kg | 72Kg | 73Kg | 77Kg | 80Kg | 89Kg | 92Kg | 103Kg | 117Kg | 130Kg | 172Kg |
K77齒輪減速機潤滑油：
K77齒輪減速機規定的加注量為參考值。精確值的變化與級數和傳動比有關。請您在加注潤滑油時要注意油位螺栓所指示的精確油量。后期調整安裝方式時，您必須根據改變后的安裝方式相應調整加注潤滑劑。下表中列出了安裝方式M1-M6的減速器相應的標準參考潤滑油注入量值。
K77齒輪減速機潤滑油類型 | K77齒輪減速機不同安裝方式的潤滑油加注量(升) | |||||
M1 | M2 | M3 | M4 | M5 | M6 | |
齒輪油 | 2.20升 | 4.10升 | 4.40升 | 5.8升 | 4.20升 | 4.40升 |
K77齒輪減速機AD軸入模塊故障維修：
| 故障 | 可能的原因 | 解決辦法 |
| 異常、均勻的運轉噪聲。 | 滾動/碾壓噪聲:軸承損壞。 | 與BOSERL公司客戶服務部聯系。 |
| 機油泄漏。 | 密封圈損壞。 | 與BOSERL公司客戶服務部聯系。 |
| 盡管傳動軸已經被驅動，但是輸出軸不轉動。 | 減速器的軸輪轂或蓋聯接斷裂。 | 將減速器發送到BOSERL公司進行修理。 |
若需要我們的客戶服務部提供幫助，請?zhí)峁┫铝行畔ⅲ恒懪茢?shù)據（完整)；故障的類型和程度；故障發生時間和伴隨現象；可能原因，如有可能提供照片和視頻。
K77齒輪減速機廢棄處理：根據具體情況和現行規定對減速器進行廢棄處理，如廢鋼：外殼、齒輪、軸、滾動軸承。蝸輪部分采用有色金屬制成。請根據相應的規定對蝸輪進行正確的廢棄處理。收集廢油并且按照規定進行處理。
質量好的K77齒輪減速機：檢驗項目K系列減速機
1.K77齒輪減速機機械性能檢測：振動、噪音異響速比軸跳動外觀型號氣密性；
2.K77齒輪減速機電器性能檢驗：漏電、電流平穩性空載電流；
3.K77齒輪減速機裝箱檢驗：減速機配套附件說明書、合格證。直角減速機
K77齒輪減速機變頻剎車電機驅動器：
K77齒輪減速機變頻剎車電機BE200系列變頻驅動器是針對施工升降機電控研發的一款專用機型，系統集變頻器、制動單元、邏輯控制單元、剎車控制單元和起重量限制器等功能于一體，可選擇壁掛、半嵌入和全嵌入三種安裝方式，具有功能全面、性能穩定、外觀精美、安裝維護方便等優點，為客戶提供了一套高性能、完整的解決方案。
門板顯示豐富:運行頻率和載重信息均在門板上實時顯示，所有限位、手柄輸入和剎車輸出狀態都有單獨的指示燈提示；
語音功能豐富:語音播報內容豐富，常見故障均有單獨的語音提示，配合門板的顯示信息，極大地提高了現場故障診斷的效率；
制動電阻短路保護內置制動單元具有制動電阻短路保護功能；
剎車線圈短路保護功能:實時監控剎車線圈電流值，異常情況立即切斷輸入，保護剎車線圈和內部器件；
多種安裝方式可采用壁掛、半嵌入和全嵌入三種安裝方式；
預授權功能系統內置萬年歷時鐘，可設置3段設備授權時間，3段時間均可設置獨立密碼，便于用戶對設備進行分期收款管理；
專用抱閘控制邏輯通過松閘電流、松閘頻率、松閘延時時間等，實現專用的抱閘控制邏輯，確保升降機運行安全可靠；
人機界面功能界面顯示優化升級，采用圖片形式替代文字描述，并增加故障記錄功能界面；
自動平層功能減輕操作司機的工作強度，輸入樓層后自動運行到位，平層位置準確(≤5mm)。
K77齒輪減速機選型參數：
| K77齒輪減速機配電機 | 可配單相/直流/變頻/剎車/防爆/伺服/交流/三相電機K77配0.37KW，K77配0.55KW，K77配0.75KW，K77配1.1KW，K77配1.5KW，K77配2.2KW，K77配3KW，K77配4KW，K77配5.5KW，K77配7.5KW，K77配11KW。 |
| K77齒輪減速機減速比 | 192.18比，179.37比，154.02比，135.28比，128.52比，113.56比，97.05比，88.97比，78.07比，73.99比，64.75比，58.34比，51.18比，45.16比，40.04比，38.39比，35.2比，30.89比，29.27比，25.62比，23.08比，20.25比，17.87比，15.84比，13.52比，12.36比，10.84比，9.56比，8.48比，7.24比。 |
| K77齒輪減速機輸出轉數 | 7.3轉，7.8轉，9.1轉，10轉，11轉，12轉，14轉，16轉，18轉，19轉，22轉，24轉，27轉，31轉，35轉，36轉，40轉，45轉，48轉，55轉，61轉，69轉，78轉，88轉，104轉，113轉，129轉，146轉，165轉，193轉。（以上轉數均為四級電機算出的，可用2P/6P/8P計算，也可以用變頻電機調速，當需要特別低速輸出時，可選擇R系列減速機作為K系列減速機的輸入） |
| K77齒輪減速機負載扭矩 | 1450N.m，1550N.m，1340N.m，1000N.m，990N.m，940N.m，890N.m，820N.m。（以上扭矩均為四級電機得出扭矩，需要比上面更大的扭矩，可把電機功率加大，減速機型號加大，或者選擇跟R系列減速機組合使用） |
K77齒輪減速機銘牌含義：
K77-BVPEJ18.5KW-4P-93.19-M1-270°
：系列代號
：減速機規格代號
B：電機
VPEJ：變頻剎車電機
18.5KW：電機功率
4P：電機級數
93.19：減速機傳動比
M1：減速機安裝位置
270°：接線盒位置
K77齒輪減速機電機型號：
推薦類似型號：K77減速機
關鍵詞:K系列減速機加電機一體化_雙出軸減速機_90度減速機_螺旋錐齒輪減速機_螺旋錐齒輪減速器_GK系列減速機_K系列減速器_雙出軸減速器_90度減速器
K系列齒輪減速機型號：K37減速機,K47減速機,K57減速機,K67減速機,K77減速機,K87減速機,K97減速機,K107減速機,K127減速機,K157減速機,K167減速機,K187減速機
K系列直角減速機可配變頻電機，剎車電機，防爆電機，伺服電機，交流電機，直流電機，三相電機，單相電機 0.12KW-200KW之間
如需工程師幫選型，請加微信13827261050，留言告知工程師參數要求
